Arkadaşlar yaklaşık 2 buçuk yıl önce yapmış olduğum bu uygulamayı 2003 model 1.8T Quattro A4 aracıma uygulamıştım.

Hepinizin bildiği gibi B6 kasa A4'lerde en can sıkan donanım eksikliğidir, Auto far sensörü ve kararan ayna. Biz bunu %100 orjinal parçalar ile eklemeye çalıştık.

Sözü fazla uzatmadan araca ne yapıldığını kısaca anlatayım :

Otomatik kararan ayna montajı yapıldı. Takılan ayna pusulalı tip Amerika-Kanada versiyonu. Kanada'dan 2008 A6'dan çıkma olarak aldım. Üzerinde far sensörü desteği ve gizli pusulası da var.

Ayna montajı ile birlikte far sensörünü de devreye sokmak istedim. Bununla ilgili yaptığım araştırmalar sonucunda. AUTO fonksiyonlu far anahtarının yanı sıra Highline seviyesinde merkezi elektrik modülüne de ihtiyaç olduğunu gördüm.

Konunun devamında yayınlanacak olan kablolama diagramında ilgili parçaların parça numaraları da mevcuttur.

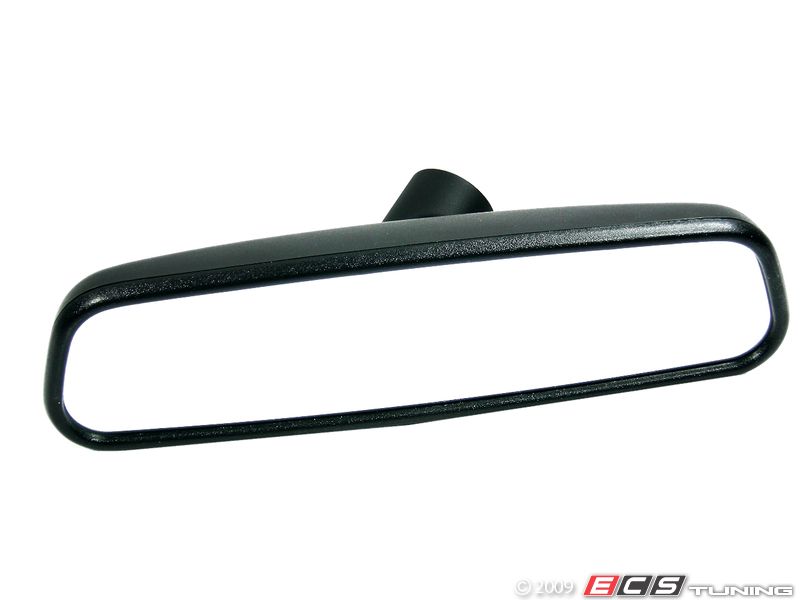

Öncelikle Eski aynamıza ve far anahtarımıza göz atalım. Basit düz bir ayna ve Auto fonksiyonu olmayan far anahtarı :

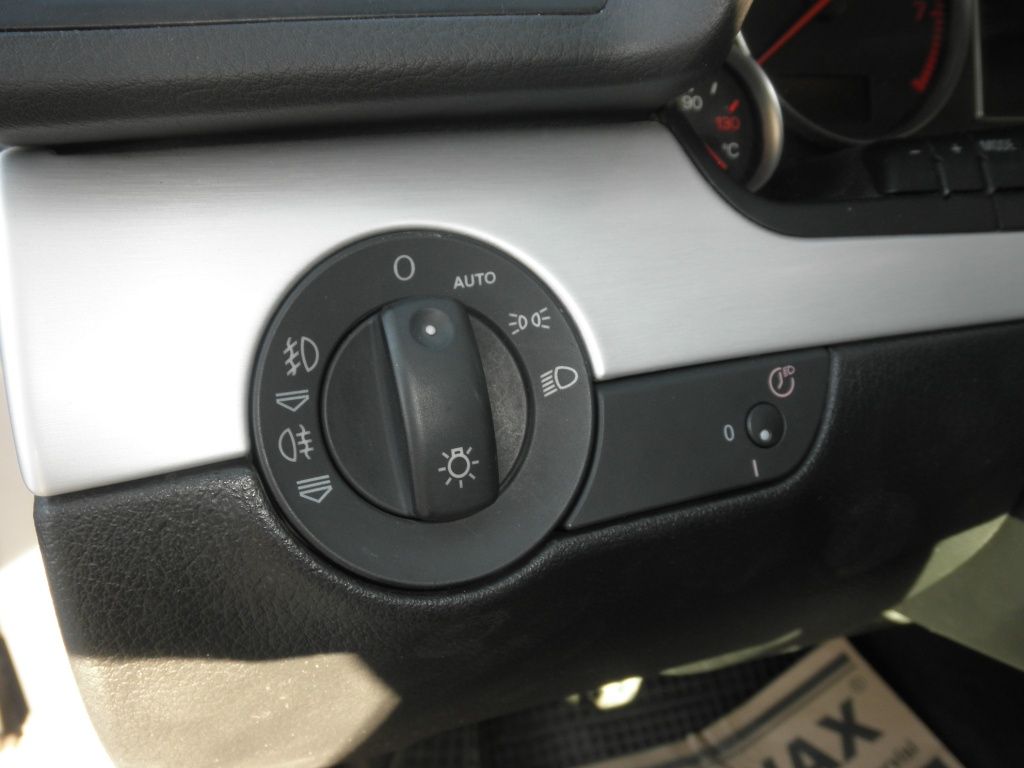

Şimdi de yeni takılacak aynamıza ve auto konumlu far anahtarımıza bakalım :

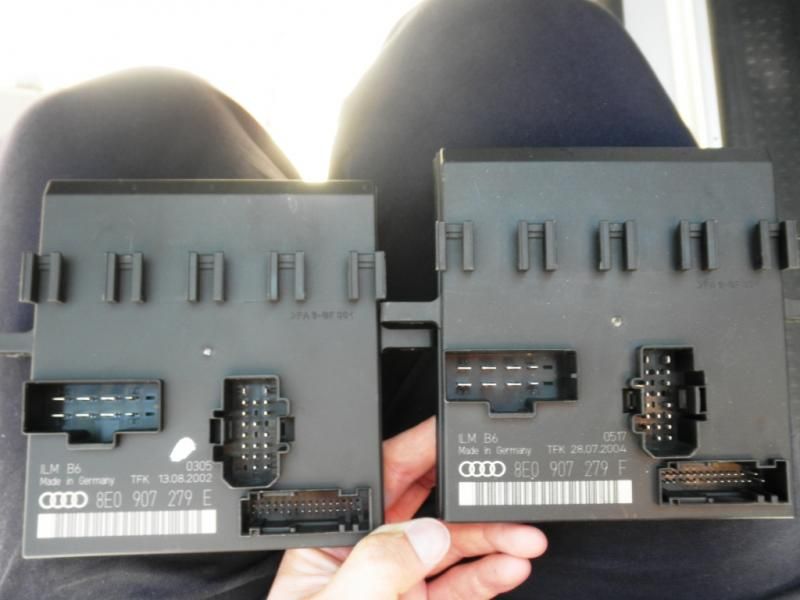

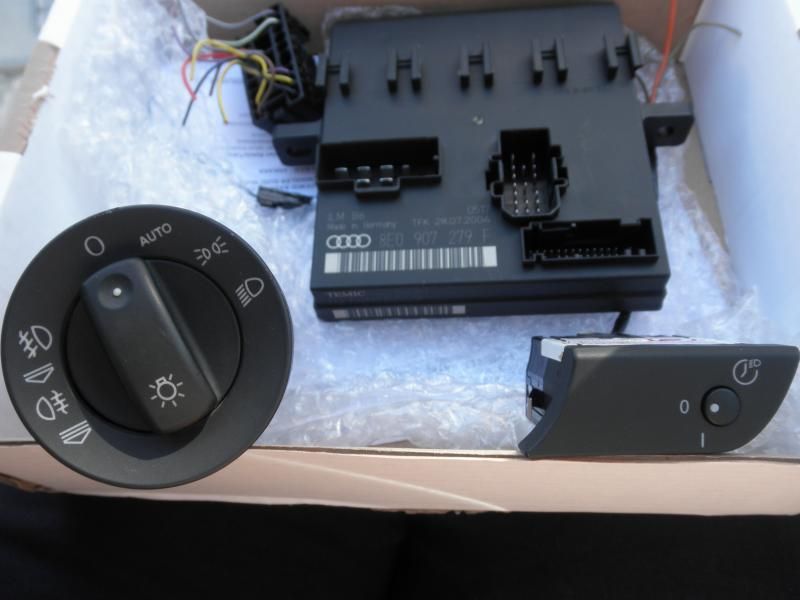

İhtiyacımız Olan Parçalar :



Almış olduğum ayna soketi ile birlikte geldiği için soketin ucundaki kabloları uzatıp kendim kablo bağı yaptım yeniden kablo bağı almadım.

Projemizin en önemli unsuru DIAGRAM :

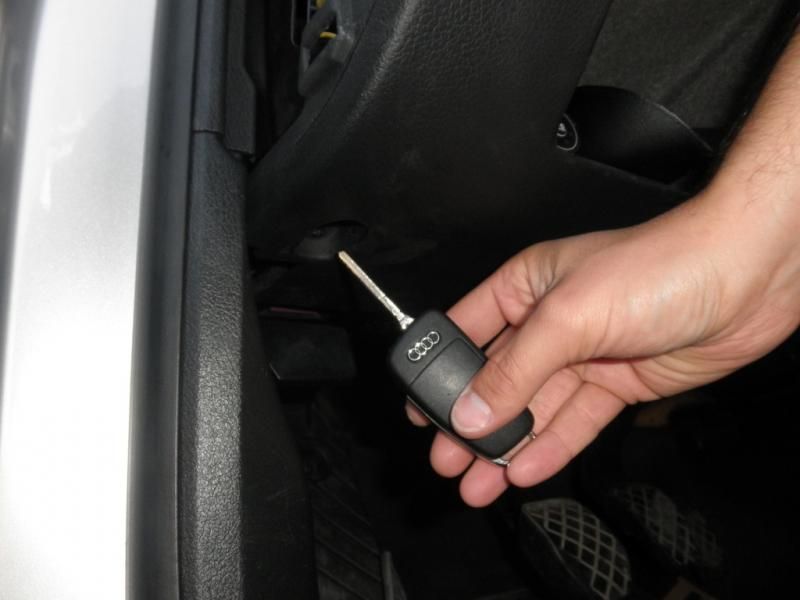

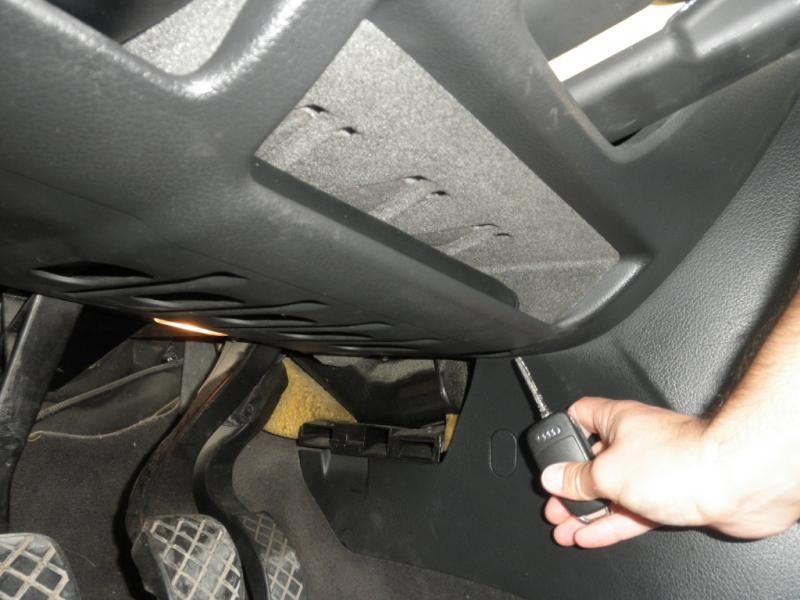

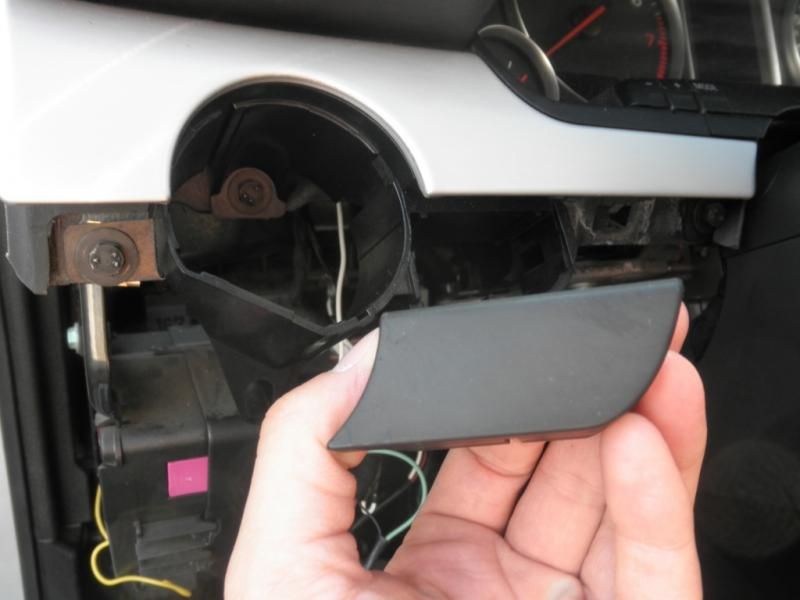

Sürücü Tarafı Alt Konsolu Sökerek Başlıyoruz :

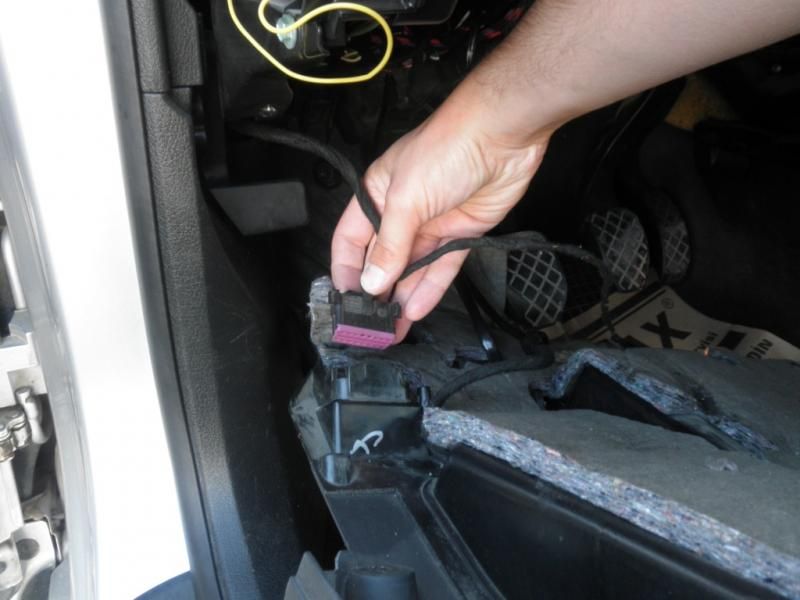

Merkezi Elektrik Modülüne Giren 32 Pinli Gri Soket. Pinler Buna Yerleştirildi :

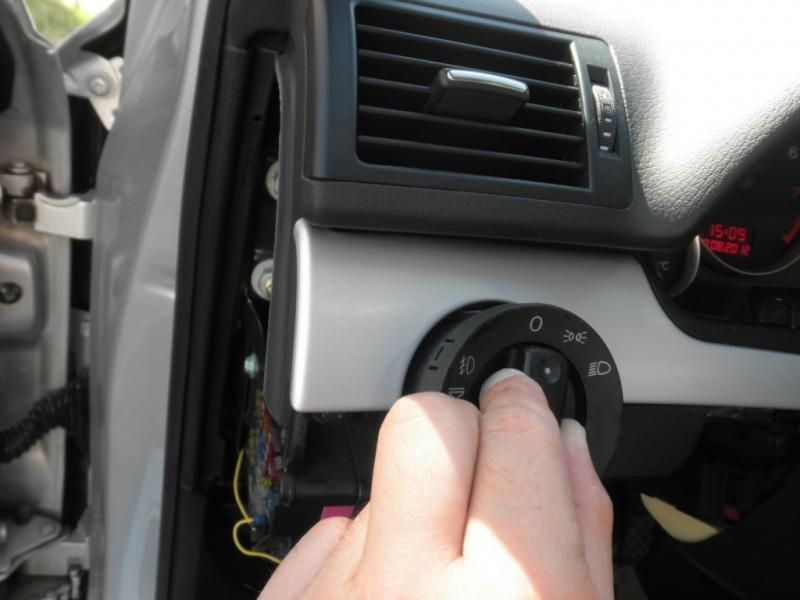

Gerekli Kablolama Bittikten Sonra Yeni Ayna, Döşeme, Yeni Far Sensörü ve Coming Home Düğmesi Yerlerine takıldı.



Şimdi Sırada VCDS (Vag-Com) ile aracımızdaki 09 Merkezi Elektrik Modülüne bağlanıp araca tanıtma işleminde :

09-Merkezi Elektrik Modülü
Adaptasyon(10)
Kanal 81
Yeni Değer 46992 Test/Save/Yes/Done Go Back :




09-Merkezi Elektrik Modülü Kodlama.
Bu aşamada Far Sensörünü aktif edeceğiz. Daha önce yeni far anahtarını taktınız yönergeleri izlediniz. Ancak kablolama diagramında kontaktan far anahtarına gelen (+) uçlu kabloyu kesmeniz isteniyordu. Onu kestikten sonra far anahatrınız çalışmaz oldu. Şimdi yapacağımız kodlama ile manuel far anahtarını unutup otomatik far anahtarını devreye sokacağız. Araç Orjinal far sensörüne kavuşmuş olacak. Herşey çalışıyor olacak.

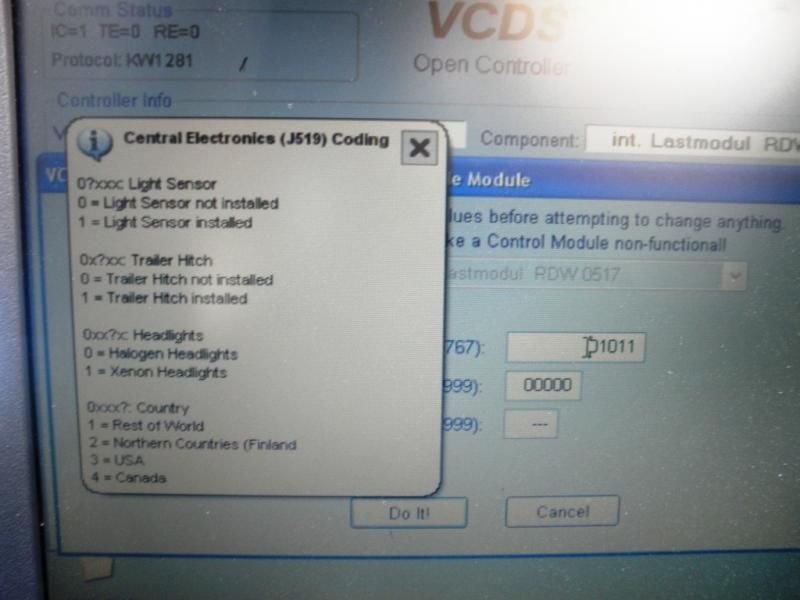

09 Merkezi Elektrik/ Coding(07), Yeni Değer : 01011 Do It /Done Go Back :




Son Olarak Coming Home Kilitledikten Sonra Sislerin Ne Kadar Süre Açık Kalacağını Ayarlıyoruz.

09 Merkezi Elektrik/ Adaptasyon(10) Kanal 01 :



Son düzenleme:

a4udi

Forum Sorumlusu
Katılım
29 Tem 2010
Mesajlar
4,585
Tepkime puanı
7
Şehir
Ankara
Aracınızın Markası
Audi
Aracınızın Modeli
A4 TDI Quattro








Sistem Nasıl Çalışıyor ? Özellikleri Nelerdir ?

1- Arkadaşlar hepinizin gördüğü gibi tamamen orjinal parçalar ile aracımıza Coming Leaving Home/Far Sensörü/Otomatik Kararan Dikiz Aynası(Pusula Özellikli) donanımları eklemiş bulunuyoruz. Sistem tamamen orjinal olduğu için stabil çalışmaktadır.

2- Gece seyahatinde otomatik kararan ayna sayesinde gözlerim bayram eder oldu.
Aslında alıştığım bir özellikti. Eski VW'inde olduğu halde A4 gibi bir araçta olmayışı can sıkıcı hale gelmişti. Ne zaman arkadan bir aracın ışığı gelse ayna üzerindeki sensörler sayesinde otomatik olarak kararıyor ve gözleriniz bayram ediyor.

3- Aynanın içerisine gömülü gizli LCD ekran içerisinde digital olarak uluslararası yön harflerini görebiliyorsunuz. Örn Kuzey Batı yönünde seyehat ediyorsanız ekranda NW (North West) yazıyor. Aracın burnu nereye dönse gerçek zamanlı yön tayini yapıyor.

4- Seyahat halinde AUTO konumunda iken ayna üzerindeki ışık sensörü ışığın belli bir seviyeye düştüğünü algıladığında kısa hüzmeli farlarımızı otomatik olarak yakmaktadır. Hassasiyeti orjinal olmasında gizlidir. Tünele girdiğiniz anda yanmakta çıktıktan 2 saniye sonra sönmektedir.

5- Akşam aracın yanına yaklaşırken kumandadan kapıları açtınız. Sisleriniz otomatik olarak yanar. Bunun belirli bir süresi yoktur. Siz ne zaman sürücü kapısını açarsanız sisler o zaman söner.

6- Akşam araçtan çıktınız, kapılarınızı kumandadan kilitlediniz. Sisleriniz otomatik olarak yanar ve yukarıdaki kodlama örneklerinde görüldüğü üzere vag-com ile kaç saniyeye ayarladıysanız o kadar yanar sonrasında ise söner.

İyi forumlar.
