A4 B7 OEM Bluetooth ve Sesli Komut Aktif Etme with Concert II+

a4udi

Forum Sorumlusu
Katılım
29 Tem 2010
Mesajlar
4,585
Tepkime puanı
7
Şehir
Ankara
Aracınızın Markası
Audi
Aracınızın Modeli
A4 TDI Quattro
Herkese merhaba.
Aracımızdaki orjinal Concert II+ teybimize OEM Bluetooth modülü montajını yaptık. Bluetooth modulü parça numarası 8P1862335A . Aslında RNS-E ve BNS 5 için dizayn edilmiş. Ancak biz bunu Concert II+ teybimize montaj yapıyoruz. Bu bluetooth modülü 2011 üretimli ve highline seviyede, içerisinde sds (speak dialog system) mevcut. RNS-E teybe gerek kalmadan aracımızın direksiyonundaki speak tuşunu ve mode tuşunu kullanabiliyoruz. Montaja ilişkin görseller :

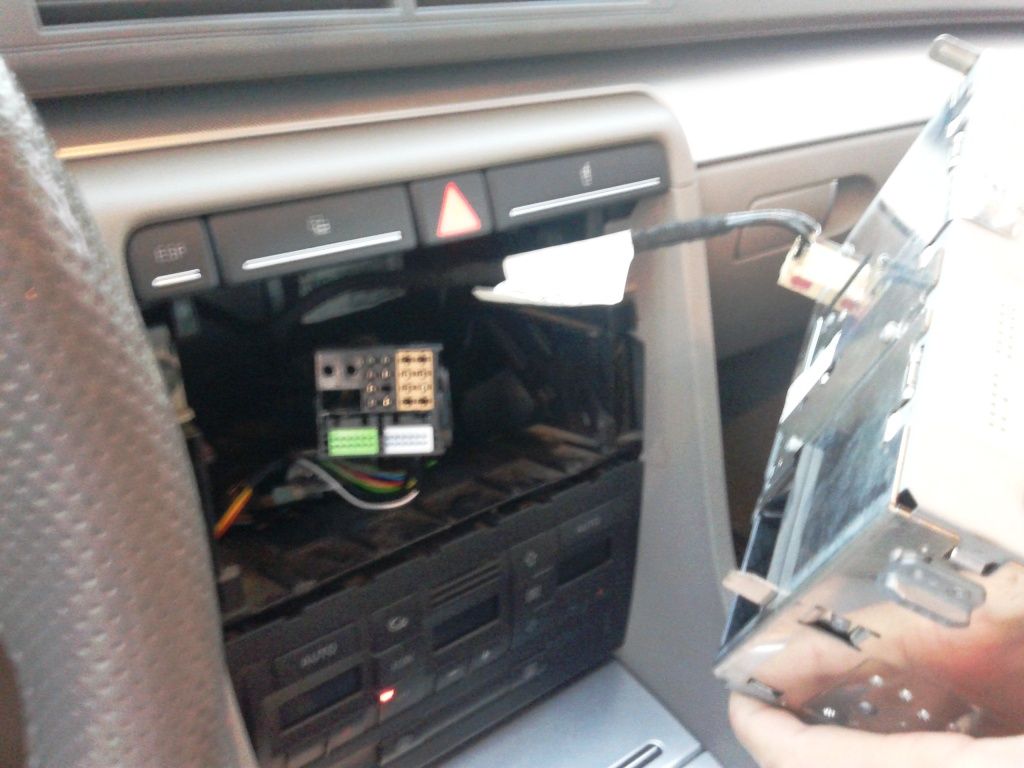

Öncelikle teybimizi yerinden söküyoruz ki kablolamayı rahat bir şekilde yapalım :

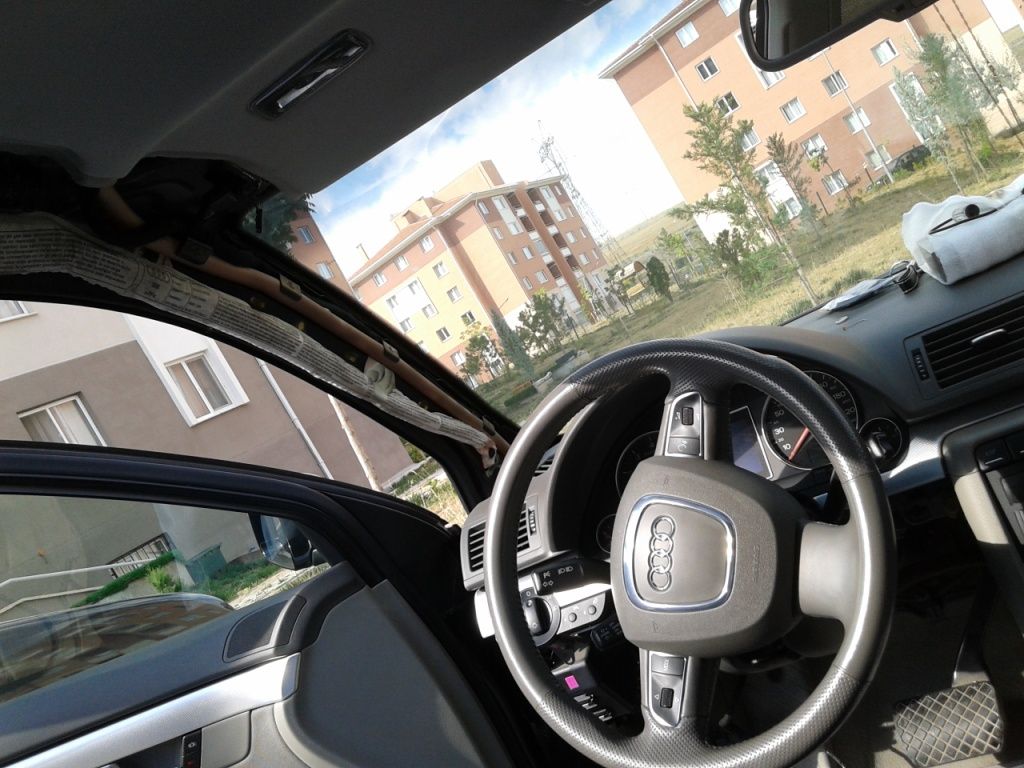

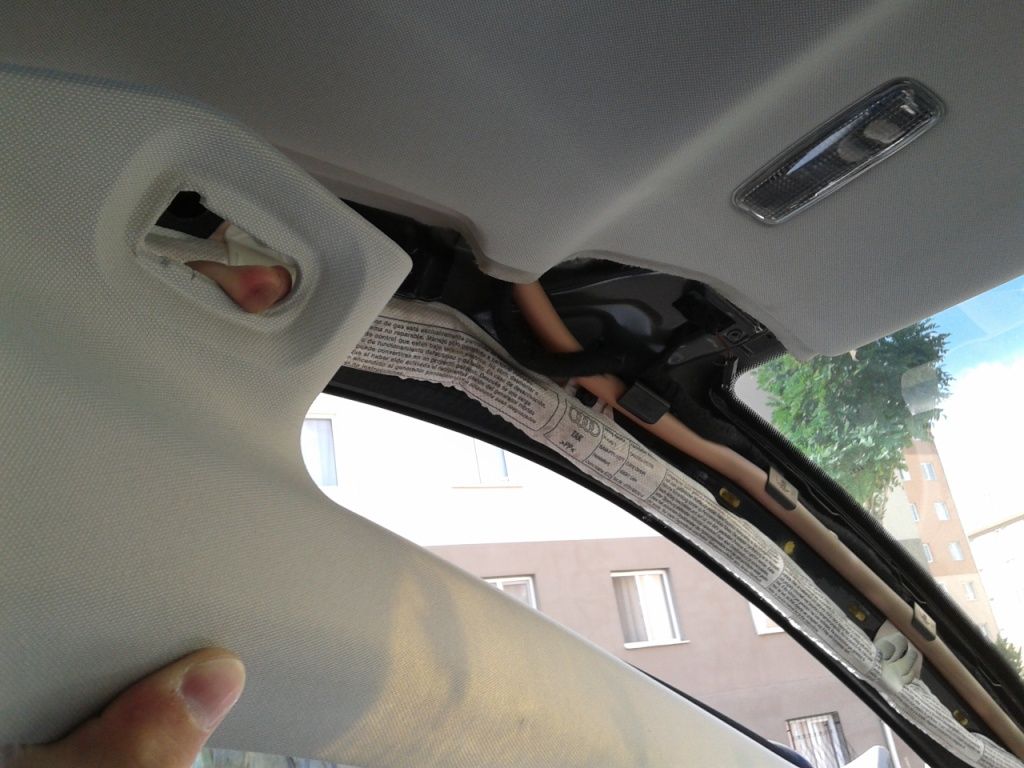

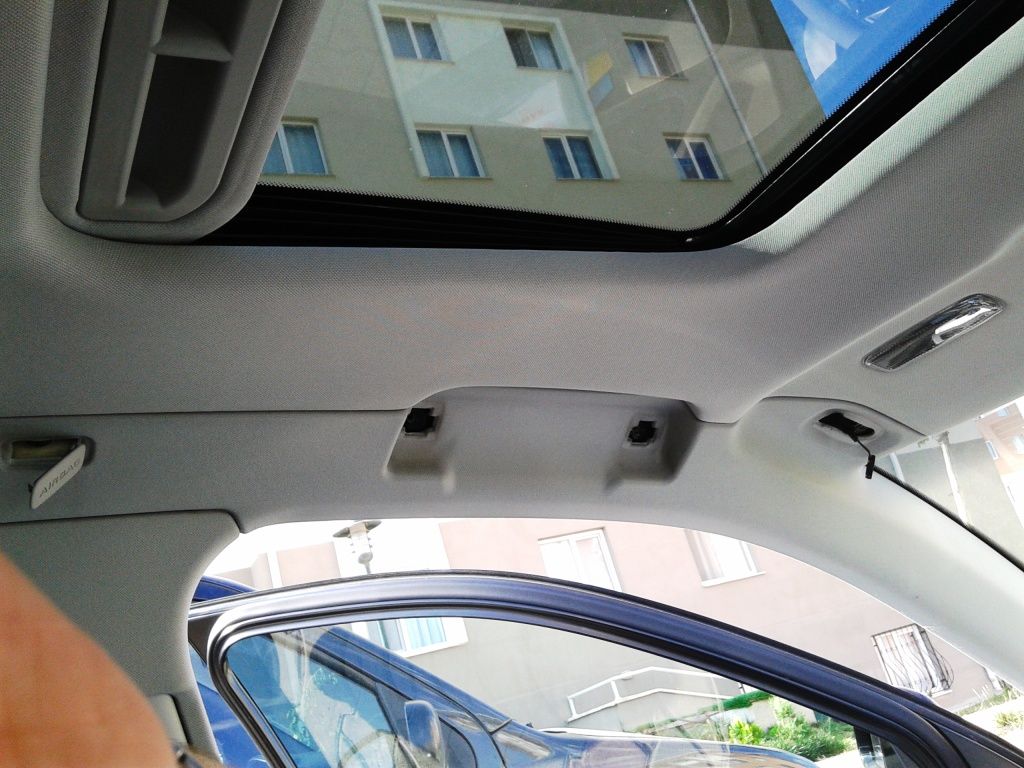

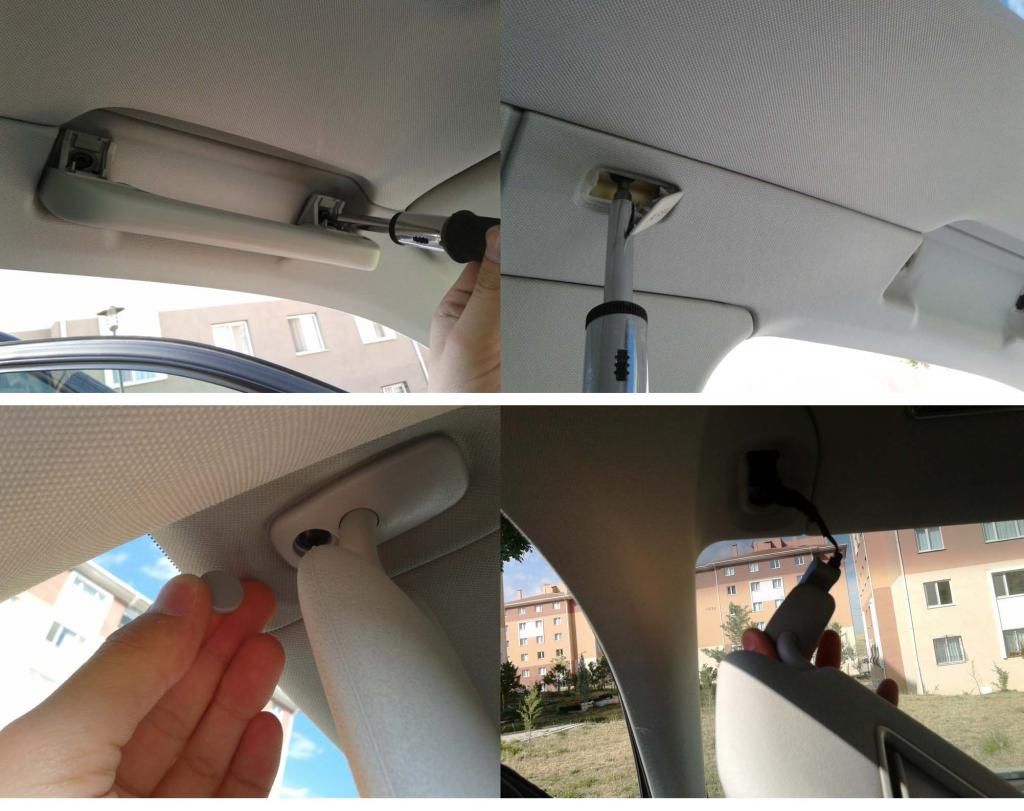

Ön sol tutamağı, güneşliği sökerek direk kaplamasını yerinden çıkarıyoruz. Buradan teypten tavan lambasına doğru, mikrofon için kablo çekeceğiz :

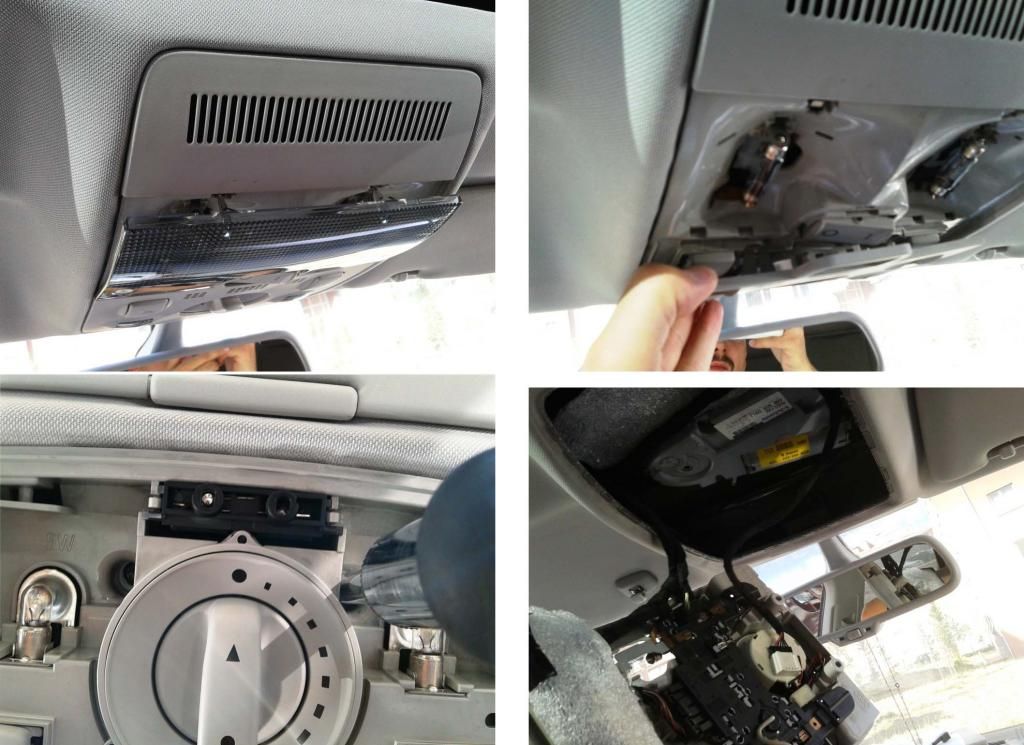

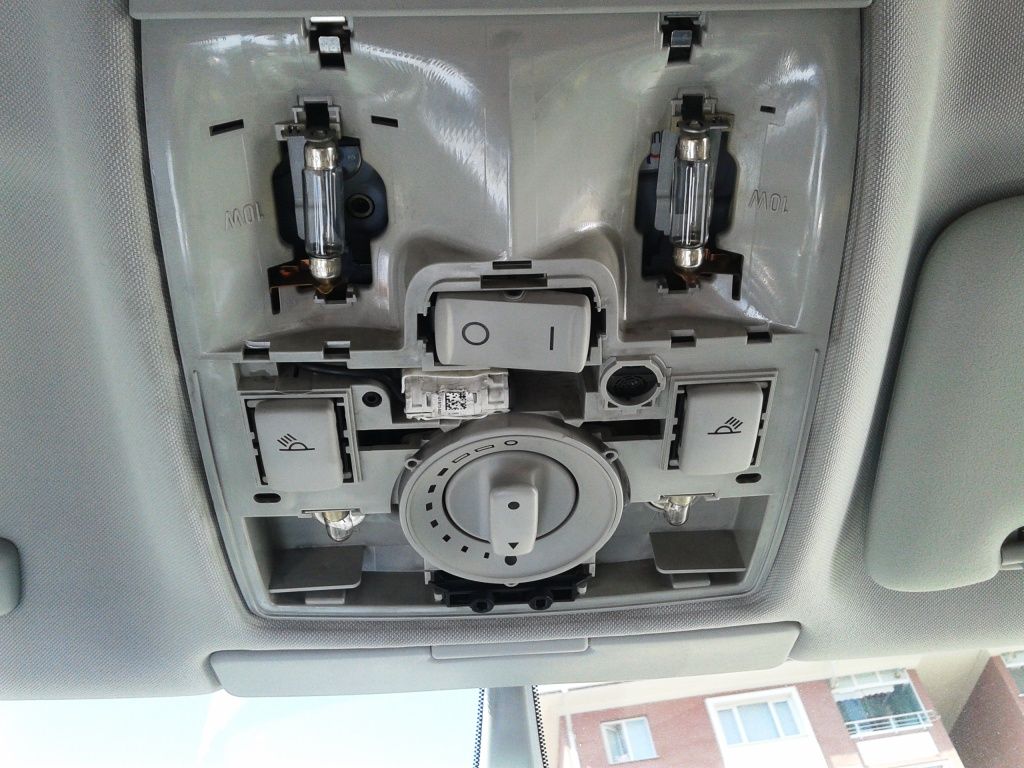

Şimdi de tavan lambasını yerinden söküyoruz, buraya mikrofon montajı yapılacak :

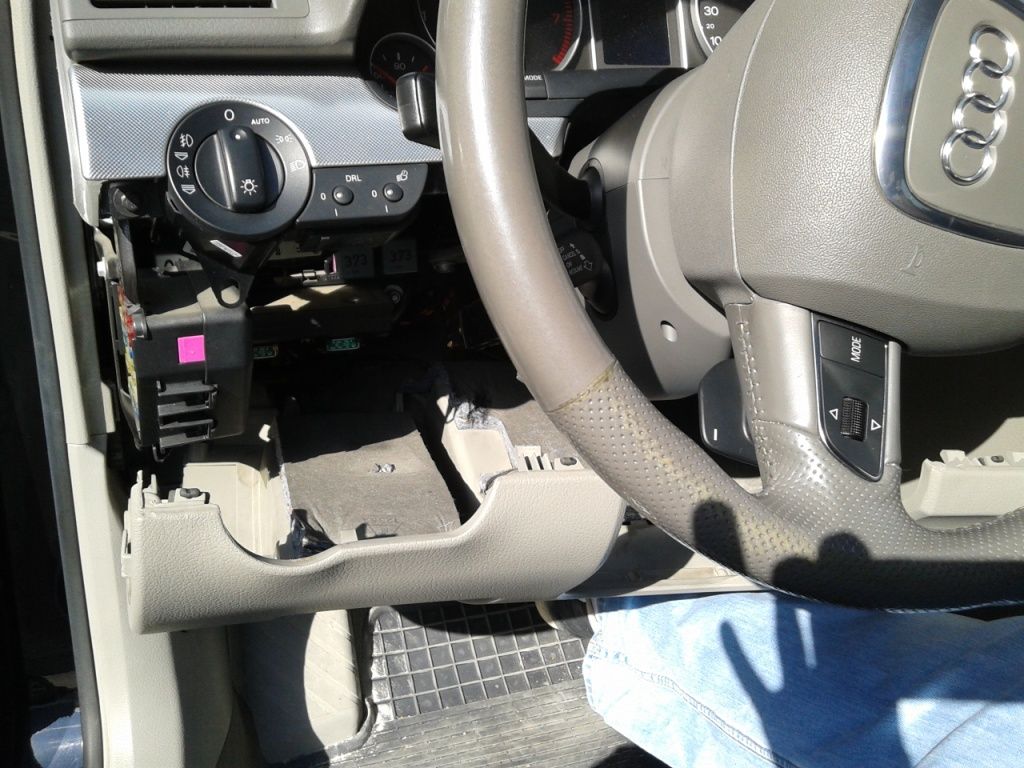

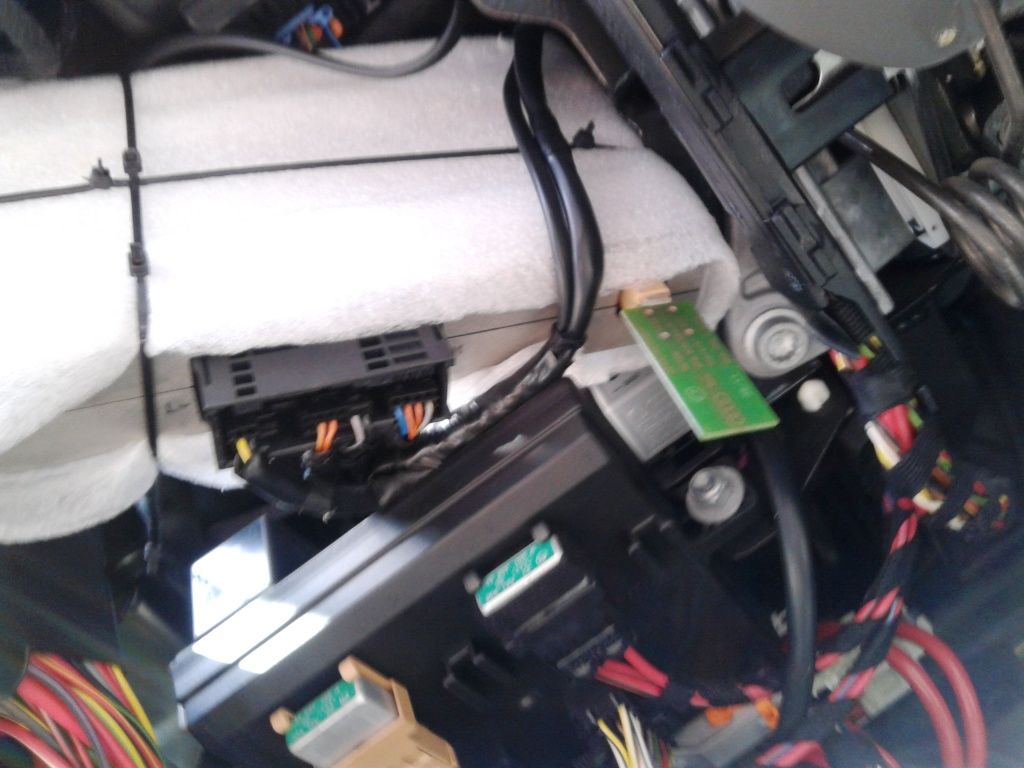

Daha sonra direksiyonun alt kısmındaki kaplamayı söküyoruz, bluetooth modülünü buraya sabitleyeceğiz :

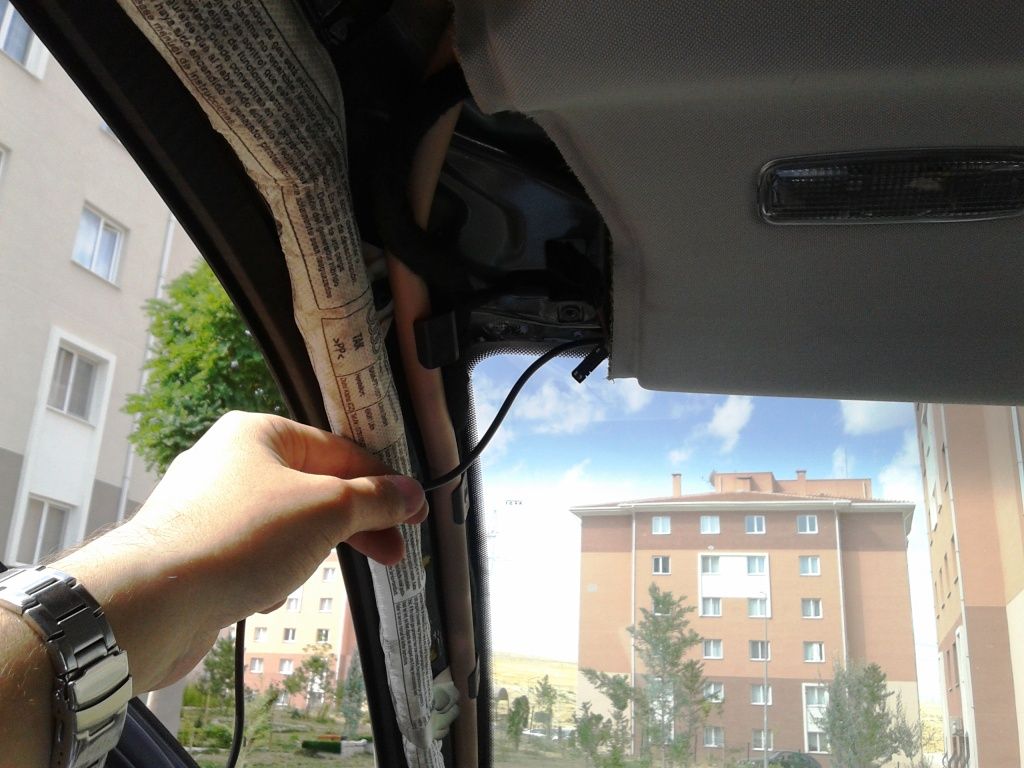

Mikrofon için çekilen kablo görülüyor :

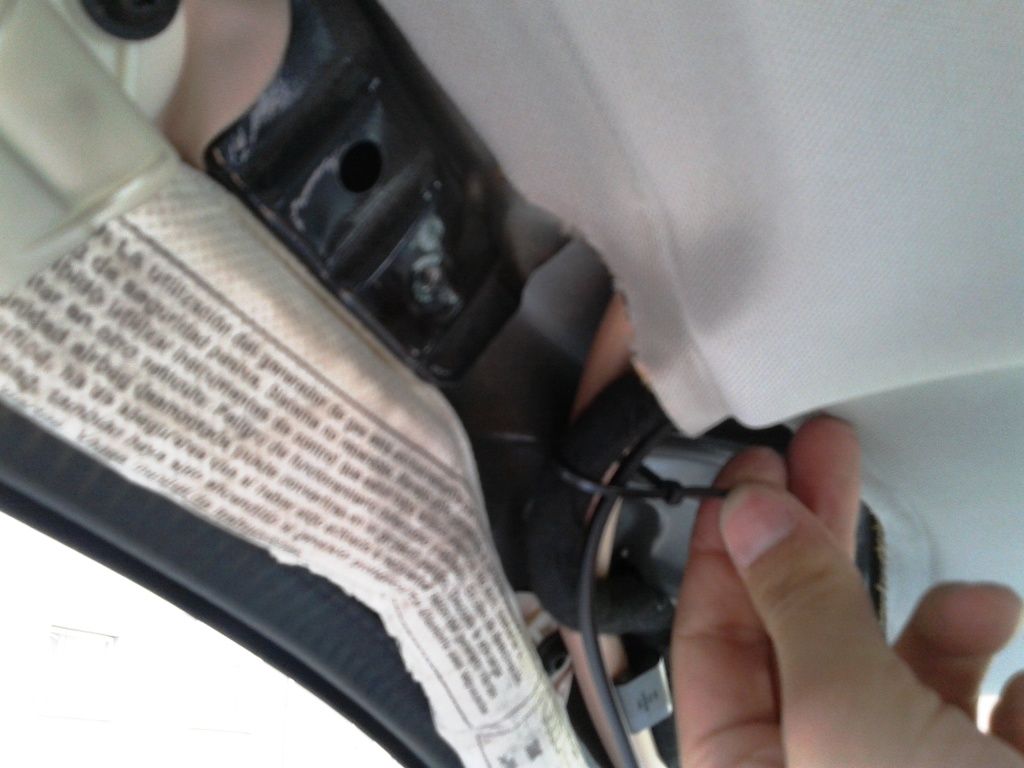

Mikrofunun kablosunu diğer kablolara kelepçe ile sabitliyoruz :





Mikrofonun yerleştirilmiş hali :

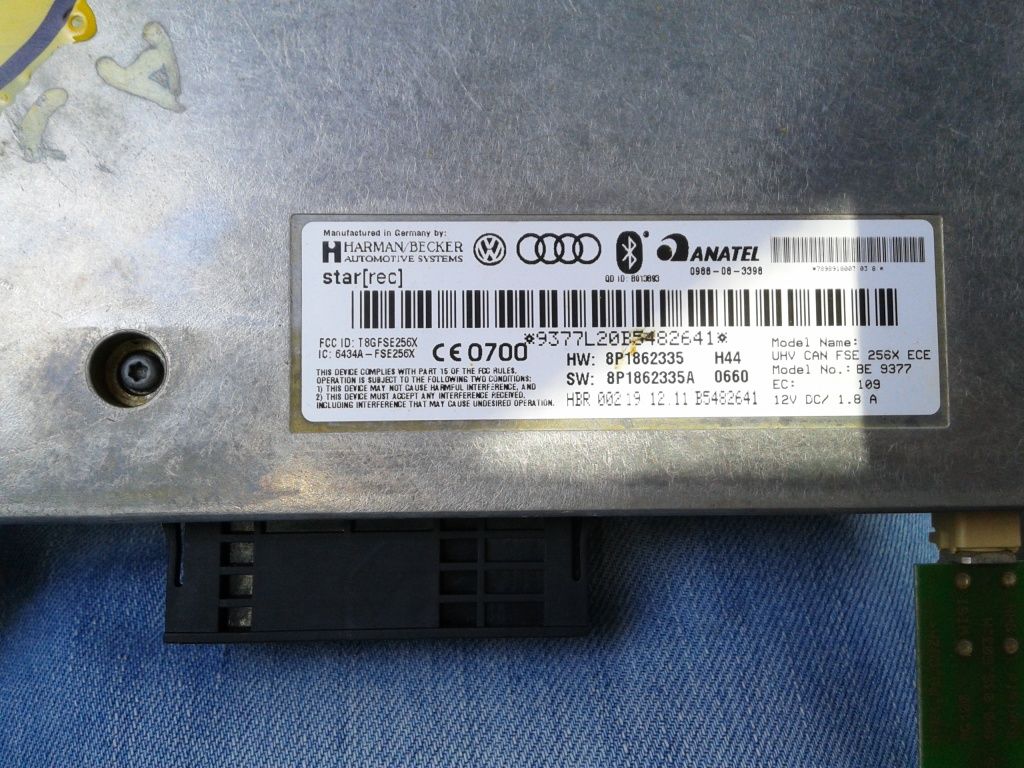

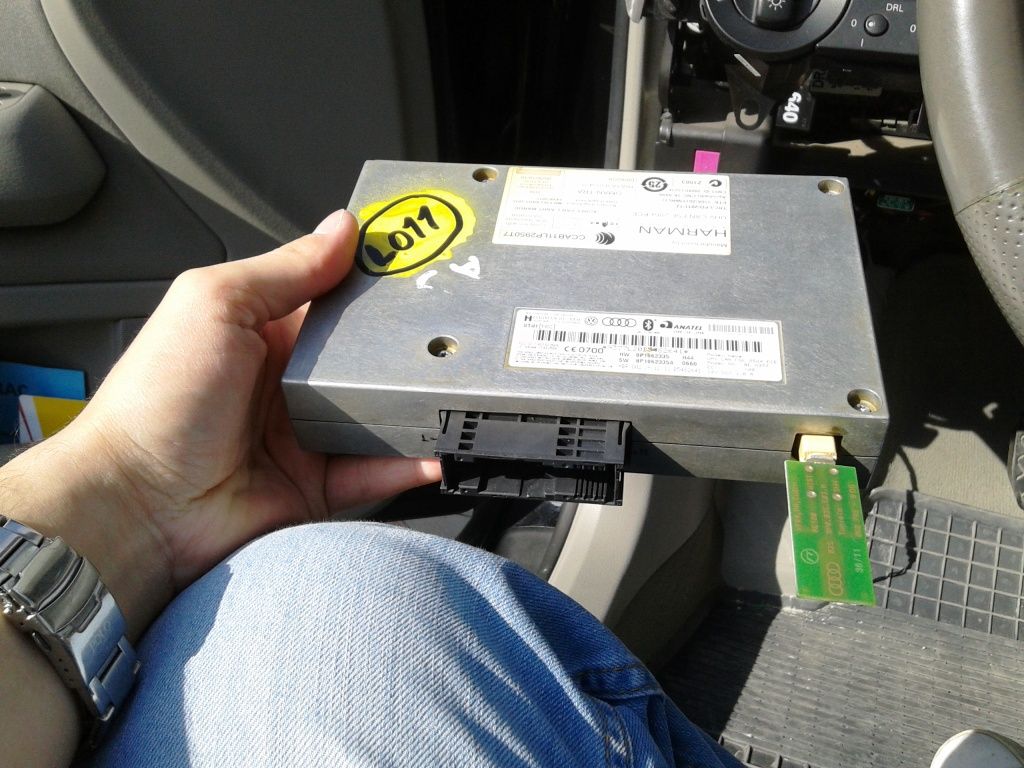

Ve Bluetooth Modulümüz :

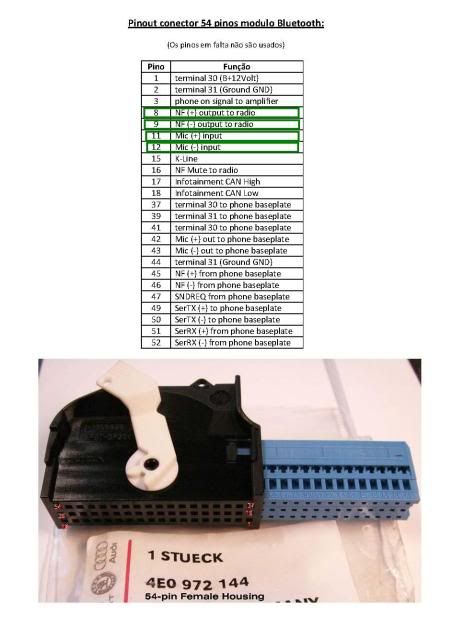

Bluetooth Modülümüzün 54 pinli bir soketi mevcut burada hangi pini nereye takacağımızı aşağıdaki diagramdan öğreniyoruz :



Bluetooth modülümüz için uygun yer blunduktan sonra, ses yapmaması için yalıtım malzemesi ile kaplandı ve kelepçe yardımıyla sabitlendi :



Biraz sabırsız olduğum için 54 pinli soketi almaya uğraşmadan elimdeki dişi pinlerden custom bir soket yaptım ve herşey yerli yerine takıldı :
